产品简介
适用于：
中型数据机房、银行/证券结算中心、通信网管中心以及自动化生产线及其控制系统。
主要技术特点：
采用先进的DSP及全数字控制技术，系统稳定性更高，可实现在线维护和扩容；
■ 先进的IGBT绿色整流技术，功率因数近似为1，谐波电流＜3%，提高电能利用率；
■ 先进的分散式自主并联技术，无需集中旁路柜，可实现6台并联和在线扩容；
■ 数字化均流技术，极小的环流、极高的并联可靠性；
■采用高功率密度设计，占地面积小，重量轻；
■ 超宽输入电压、频率范围，适应恶劣电网环境；
■ 超强输出过载及短路能力，确保系统稳定性和极限状态下的系统安全；
■ 智能化电池管理，自动维护电池，延长使用寿命；
■ 6英寸超大液晶显示器，中英文显示界面，方便国内外用户使用。
■ 分层独立式密闭风道和冗余风扇设计，电路板三防漆防护，防尘滤网选件，具有高效散热和恶劣环境下的有效防护功能。

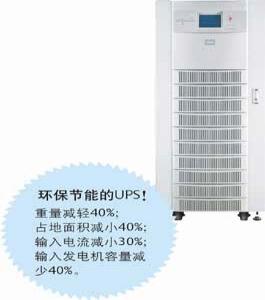

产品图片
产品规格
|
型号
|
80-net
|
|
功率
|
40KVA
|
|
物理参数
|
|
|
宽x深x高（mm）
|
600 x 825 x 1600
|
|
重量（kg）
|
341kg
|
|
输入特性（整流器）
|
|
|
额定输入电压
|
380/400/415VAC，三相四线
|
|
额定工作频率
|
50/60Hz
|
|
输入电压范围
|
208V – 476V，-20% ~ +25%满载，-25% ~ -45%线性降额，-45%可带70%负载
|
|
输入频率范围
|
40Hz – 70Hz
|
|
输入功率因数
|
满载>0.99，半载>0.98
|
|
输入电流谐波（THDi）
|
<3%
|
|
输入功率缓启动功能
|
有，5-300秒可设置
|
|
直流特性
|
|
|
充电器输出稳压精度
|
1%
|
|
直流文波低压
|
≤1%
|
|
输出特性（逆变器）
|
|
|
逆变器输出电压
|
380/400/415VAC，三相四线
|
|
输出功率因数
|
0.9
|
|
电压稳定性-稳态
|
<±0.5%典型值
|
|
电压稳定性-瞬态
|
<±5%典型值
|
|
稳态响应时间
|
<5ms
|
|
逆变器过载能力
|
110%1小时，125%10分钟，150%1分钟，240%200毫秒
|
|
相移特性-带100%均衡负载时
|
<1°
|
|
相移特性-带100%不均衡负载时
|
<1°
|
|
总谐波含量（THDv）-100%线性负载
|
<1%
|
|
总谐波含量（THDv）-100%非线性负数
|
<3%
|
|
旁路
|
|
|
旁路输入电压
|
380/400/415VAC，三相四线
|
|
旁路电压范围
|
默认-20%~+15%,-40%,-30%，-10%~+10%，+15%等其它范围值可通过软件设置
|
|
旁路过载能力
|
135%长期，170%1小时，100%100ms
|
|
系统
|
|
|
频率
|
50Hz/60Hz（可设置）
|
|
市电同步跟踪范围
|
±2Hz（默认值），±0.5Hz~3Hz每0.5Hz可调
|
|
实测频率精度（内部时钟）
|
50Hz/60Hz±0.02%
|
|
系统效率（满载）
|
可高达94%
|
|
工作环境
|
|
|
运行温度范围
|
0~40°C
|
|
存储温度
|
-25~70°C（不含电池）
|
|
相对湿度
|
0~95%无凝露
|
|
最大运行高度
|
≤海拔1000m，1000m以上每增加100m，所带负载减少1%
|
|
噪音（1m）
|
55dB
|
|
保护等级
|
IP20
|
|
颜色
|
银色（可非标为黑色）
|
|
符合标准
|
安规：IEC60950-1，IEC62040-1-1/AS 62040-1-1，电磁兼容：IEC62040-2/AS 62040-2/EN50091-2 CLASS A，设计与测试：IEC62040-3/AS 62040-3
|
|
